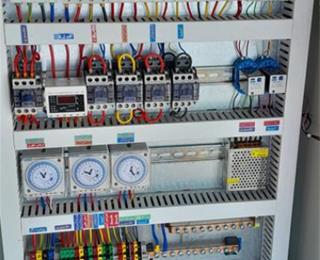

در راستای ساخت بدنه تابلو برق بای بدانیم که تابلوهای برق، قلب تپنده هر سیستم الکتریکی، وظیفه توزیع، کنترل و حفاظت از جریان برق را در انواع ساختمانها، کارخانجات و تاسیسات صنعتی بر عهده دارند. این محفظهها با در برگرفتن تجهیزات حساسی مانند کلیدهای مینیاتوری، کنتاکتورها و مدارهای فرمان، نقشی حیاتی در ایمنی و کارایی کل سیستم ایفا میکنند. اما شاید برای بسیاری از افراد، این بدنه فلزی خاکستری تنها یک جعبه ساده به نظر برسد؛ در حالی که طراحی، انتخاب مواد اولیه و فرآیند ساخت بدنه تابلو برق به اندازه تجهیزات داخلی آن اهمیت دارد و به طور مستقیم بر طول عمر و عملکرد صحیح آن تأثیر میگذارد.
فهرست
در این راهنما، قصد داریم شما را با صفر تا صد ساخت بدنه تابلو برق، از اصول اولیه و استانداردهای جهانی گرفته تا تکنولوژیهای پیشرفته و مراحل دقیق تولید، آشنا کنیم.
اصول طراحی بدنه تابلو برق
طراحی بدنه یک تابلو برق، اولین و اساسیترین مرحله در فرآیند ساخت آن محسوب میشود. یک طراحی خوب، فراتر از یک جعبه ساده است و ابعاد، مواد مصرفی، نقشههای الکتریکی و مکانیکی را با بالاترین دقت مشخص میکند.
- تناسب با تجهیزات و استانداردها: طراحی مهندسی باید کاملاً مطابق با نیازهای مشتری و بر اساس استانداردهای ملی و بینالمللی صورت گیرد.
- فضای کافی و دسترسی آسان: ابعاد در نظر گرفته شده برای بدنه باید به گونهای باشد که با قطعات داخلی تناسب داشته و فضای کافی برای نصب و نگهداری فراهم کند. همچنین دسترسی اپراتور به تمام قطعات داخلی در زمان کار و سرویس باید به راحتی میسر باشد.
- قابلیت توسعه: یک طراحی هوشمندانه باید امکان اضافه کردن تجهیزات جانبی در آینده را نیز فراهم کند تا از سرمایهگذاری اولیه به بهترین شکل محافظت شود.
- بازدید از محل نصب: در مرحله طراحی، اغلب مهندسین با حضور در محل پروژه، بهترین مکان را برای استقرار تابلو برق با توجه به تجهیزات و دستگاههای موجود، شناسایی میکنند.
فرآیند ساخت بدنه تابلو برق گام به گام
پس از تأیید نقشهها، نوبت به مرحله ساخت فیزیکی بدنه میرسد. این فرآیند شامل چندین مرحله تخصصی است که هر کدام نیازمند دقت و تجهیزات پیشرفته هستند:
| مرحله | شرح و توضیحات | تجهیزات و تکنولوژیها |
|---|---|---|
| 1. آمادهسازی ورق | انتخاب ورق فلزی با ضخامت و جنس مناسب (معمولاً بین 1.5 تا 2.5 میلیمتر) و اطمینان از تمیزی سطح آن از هرگونه آلودگی، روغن و چربی. | – |
| 2. برشکاری | برش دقیق ورقهای فلزی بر اساس ابعاد و اشکال مشخص شده در نقشه. برش با لیزر به دلیل دقت فوقالعاده بالا و ایجاد برشهای تمیز، امروزه بسیار پرکاربرد است. | گیوتین برش، ماشینهای برش CNC، برش لیزری، پانچهای صنعتی، دستگاه مته کاری |
| 3. خمکاری | شکلدهی ورقهای برش خورده با استفاده از پرسهای برک (Press Brake) برای ایجاد زوایای مورد نیاز و تبدیل صفحات تخت به قطعات سه بعدی (مانند درب، دیوارهها و شاسی). | دستگاه پرس برک CNC، دستگاه خم ۴۰ تنی دیجیتالی |
| 4. جوشکاری | اتصال قطعات مختلف بدنه به یکدیگر با استفاده از روشهای جوشکاری پیشرفته مانند جوشکاری قوسی، جوشکاری تیگ (TIG) و میگ (MIG). انتخاب روش مناسب بر اساس جنس و ضخامت قطعات انجام میشود. | دستگاه جوش قوسی، جوشکاری تیگ و میگ، دستگاه سنگ فرز برای صافکاری جوش ها |
| 5. فلزکاری و آمادهسازی سطح | پس از جوشکاری، نواقص احتمالی برطرف شده و بدنه به طور کامل از نظر سطح، صاف و یکدست میشود. این کار شامل سنبادهکاری، صافکاری و از بین بردن اثر جوشها است تا بدنه برای رنگآمیزی آماده شود. | سنگ فرز، ابزار آلات سنبادهکاری |
| 6. رنگآمیزی و پوشش نهایی | رنگآمیزی الکترواستاتیک به روش پودری (Powder Coating) محبوبترین روش است. در این روش، پودر رنگ با بار الکتریکی مثبت به بدنه متصل به زمین پاشیده شده و سپس در کوره پخت میشود تا پوششی یکنواخت، مقاوم و بادوام ایجاد کند. | دستگاه رنگپاش الکترواستاتیک، کوره پخت |
| 7. مونتاژ نهایی | در این مرحله، کلیه تجهیزات داخلی شامل کلیدها، فیوزها، کنتاکتورها، باسبارها و سیمکشیها، با رعایت دقیق نقشههای از پیش تأیید شده، در داخل بدنه نصب میشوند. | پیچگوشتی، انبردست و ابزار مونتاژ برق صنعتی |
انتخاب بهترین جنس بدنه: راهنمای جامع مواد
یکی از مهمترین تصمیمات در ساخت تابلو برق، انتخاب جنس بدنه آن است، چرا که این انتخاب مستقیماً بر مقاومت، طول عمر و کاربرد نهایی آن تأثیر میگذارد.
- بدنه فلزی:
- فولاد (آهن) روغنی و گالوانیزه: رایجترین و مقرونبهصرفهترین گزینه. ضخامت استاندارد ورقهای فولادی برای بدنه اصلی معمولاً 1.5 میلیمتر در نظر گرفته میشود تا بتواند تنشهای مکانیکی و حرارتی را تحمل کند. تابلوهای فلزی پس از ساخت، برای افزایش مقاومت در برابر خوردگی و ضربه، به روش الکترواستاتیک رنگ میشوند.
- فولاد ضد زنگ (استیل): گزینهای ایدهآل برای محیطهای مرطوب، خورنده (مانند صنایع شیمیایی و غذایی) و فضاهای باز است. این نوع بدنه نیازی به رنگآمیزی ندارد و در برابر زنگزدگی و خوردگی بسیار مقاوم است.
- بدنه کامپوزیت:
- از ترکیب رزینهای ترموست و الیاف شیشه ساخته میشود و نسبت به بدنههای فلزی مزایای متعددی دارد. این بدنهها سبک، مقاوم در برابر آتش، عایق الکتریسیته و در برابر اشعه UV مقاوم هستند که آنها را برای استفاده در فضای باز به گزینهای عالی تبدیل میکند.
- بدنه پلی کربنات و پلاستیک:
- این نوع بدنهها عمدتاً برای تابلوهای برق فشار ضعیف و با جریان کم کاربرد دارند. وزن بسیار سبک و هزینه پایین از مزایای اصلی آنهاست، اما استحکام مکانیکی آنها به پای فلز یا کامپوزیت نمیرسد و برای محیطهای صنعتی سنگین توصیه نمیشوند.
رعایت استانداردها: تضمین کیفیت و ایمنی
ساخت بدنه تابلو برق بدون رعایت استانداردهای بینالمللی، ریسکهای جبرانناپذیری را به همراه دارد. رعایت این اصول، ایمنی پرسنل و تجهیزات را تضمین میکند.
- استاندارد بدنه: استاندارد فنی IEC 61439: این استاندارد مهمترین مرجع برای طراحی، ساخت و مونتاژ تابلوهای برق فشار ضعیف است. رعایت الزامات این استاندارد، از کوچکترین جزئیات سیمکشی تا ابعاد و استحکام بدنه را شامل میشود و تضمینکننده کیفیت و عملکرد صحیح تابلو است.
- درجه حفاظت (IP): کد حفاظتی IP (مانند IP54 یا IP66) میزان مقاومت بدنه در برابر نفوذ اجسام جامد (مانند گرد و غبار) و مایعات (مانند آب) را مشخص میکند. انتخاب درجه IP صحیح بر اساس محل نصب تابلو (داخلی یا خارجی) بسیار حیاتی است. به عنوان مثال، IP54 حفاظت مناسبی در برابر گرد و غبار و پاشش آب از هر جهت فراهم میکند، در حالی که IP66 تابلو را در برابر جتهای قوی آب و گرد و غبار شدید محافظت میکند.
- استانداردهای ملی ایران: علاوه بر استانداردهای IEC، سازندگان موظف به رعایت استانداردهای ملی تدوین شده توسط سازمان ملی استاندارد ایران نیز هستند که با هدف تضمین ایمنی و کیفیت مطابق با شرایط اقلیمی و صنعتی کشور تدوین شدهاند.
نکات طلایی و کلیدی در ساخت بدنه تابلو برق
علاوه بر مراحل استاندارد، چند نکته کلیدی وجود دارد که یک بدنه با کیفیت و حرفهای را از سایرین متمایز میکند:
- ضخامت ورق متناسب با نوع تابلو: ضخامت ورق باید بر اساس ابعاد تابلو و وزن تجهیزات داخلی محاسبه شود. برای تابلوهای بزرگ ایستاده، استفاده از ورقهای با ضخامت بیشتر (بیش از 1.5 میلیمتر) یا استفاده از پروفیلهای تقویتی ضروری است. حداقل ضخامت توصیه شده توسط استانداردها 1.5 میلیمتر است.
- کیفیت جوشکاری: جوشهای نامرغوب، زیبایی و مهمتر از آن، استحکام بدنه را کاهش میدهند. تمیزکاری جوشها توسط سنگ فرز و اطمینان از عدم وجود تخلخل و ترک، از اصول اولیه است.
- ارزیابی نهایی: این مرحله شامل بررسی اتصالات، تست عایقی و عملکرد مکانیکی تجهیزات است تا از سالم بودن و عملکرد صحیح تابلو پیش از تحویل اطمینان حاصل شود.
- رنگآمیزی الکترواستاتیک: این روش نهتنها پوششی مقاوم در برابر ضربه و خوردگی ایجاد میکند، بلکه ظاهری زیبا و یکدست به بدنه میبخشد و انتخاب اول برای سازندگان حرفهای است.
آینده ساخت بدنه تابلو برق: فناوریهای نوین
با پیشرفت تکنولوژی، روشهای ساخت بدنه تابلو برق نیز روز به روز مدرنتر میشوند. برخی از این فناوریها عبارتند از:
- اتوماسیون هوشمند: استفاده از رباتها و خطوط تولید خودکار برای برش، خمکاری و جوشکاری، دقت را به طرز چشمگیری افزایش داده و خطای انسانی را به حداقل رسانده است.
- تزریق فوم در بدنه: برای افزایش مقاومت مکانیکی و عایقبندی حرارتی، در برخی بدنهها از فومهای پلییورتان تزریقی استفاده میشود.
- نرمافزارهای شبیهسازی دقیق: پیش از هرگونه برش فیزیکی، مهندسان با استفاده از نرمافزارهای پیشرفته CAD/CAM، کل فرآیند ساخت را شبیهسازی کرده و از عدم تداخل قطعات با یکدیگر و طراحی ارگونومیک برای تعمیرات آتی اطمینان حاصل میکنند.
ساخت یک بدنه استاندارد و باکیفیت برای تابلو برق، فرآیندی تخصصی و نیازمند دقت بالا، دانش فنی کافی و بهرهمندی از تجهیزات مدرن است. از مرحله طراحی اولیه و انتخاب مواد اولیه مرغوب (فلز، استیل یا کامپوزیت) گرفته تا اجرای دقیق مراحل برش، خمکاری، جوشکاری و در نهایت رنگآمیزی الکترواستاتیک و رعایت استانداردهای بینالمللی، تمام این موارد دست به دست هم میدهند تا محصولی ایمن، مقاوم و بادوام تولید شود.
خواندن مقاله: طراحی قالب تزریق پلاستیک با درزگیر متحرک برای قطعات توخالی مثل مخزن سوخت
اگر قصد سفارش یا ساخت یک تابلو برق را دارید، به خاطر داشته باشید که بدنه آن اولین خط دفاعی در برابر شرایط محیطی و خطرات الکتریکی است. سرمایهگذاری روی یک بدنه مستحکم و استاندارد، نه تنها از تجهیزات گرانقیمت داخل آن محافظت میکند، بلکه هزینههای تعمیر و نگهداری را در بلندمدت به شدت کاهش داده و ایمنی سیستم شما را برای سالها تضمین میکند.
آیا سوالی در مورد مراحل ساخت، انتخاب جنس بدنه یا استانداردهای آن دارید؟ خوشحال میشویم تجربیات و نظرات شما را در این زمینه بشنویم.
