افزایش قابلیت اطمینان، کاهش هزینه ها
در دنیای مدرن صنعت برق، اتوماسیون پست های برق نقش کلیدی در افزایش قابلیت اطمینان، کاهش هزینهها و بهبود مدیریت شبکه ایفا میکند. اتوماسیون پستهای برق به معنای استفاده از فناوریهای پیشرفته برای نظارت، کنترل و حفاظت خودکار از تجهیزات پستهای فشار قوی و توزیع است. این سیستمها با بهرهگیری از استانداردهای جهانی مانند IEC61850 و IEEE، نرمافزارهای قدرتمندی چون zenon و تجهیزات مانند RTU و PLC، امکان مدیریت هوشمند شبکه را فراهم میکنند.
فهرست محتوا
با رشد روزافزون مصرف انرژی الکتریکی، پیچیدهتر شدن شبکههای قدرت و نیاز به افزایش قابلیت اطمینان، اتوماسیون پستهای برق بهعنوان یکی از مهمترین ارکان زیرساختی صنعت برق مطرح شده است. اتوماسیون نهتنها باعث کاهش خطای انسانی میشود، بلکه امکان مانیتورینگ، کنترل، حفاظت و تحلیل پیشرفته تجهیزات را فراهم میکند.
در این مقاله، بهصورت جامع به بررسی مفاهیم، تجهیزات، پروتکلها و استانداردهای کلیدی در اتوماسیون پستهای برق میپردازیم و نقش فناوریهایی مانند RTU، PLC، SCADA، IEC61850، IEEE، zenon و ECS را تحلیل میکنیم.
اتوماسیون پستهای برق چیست؟
اتوماسیون پستهای برق مجموعهای از سختافزارها، نرمافزارها و پروتکلهای ارتباطی است که برای کنترل، پایش، حفاظت و مدیریت هوشمند تجهیزات پست برق به کار میرود. این سیستمها امکان تصمیمگیری سریع، ثبت دادهها، تشخیص خطا و واکنش خودکار را فراهم میکنند.
اهداف اصلی اتوماسیون پست
- افزایش قابلیت اطمینان (Reliability)
- کاهش زمان خاموشی (Outage Time)
- افزایش ایمنی تجهیزات و پرسنل
- بهینهسازی بهرهبرداری و نگهداری
- آمادگی برای شبکههای هوشمند (Smart Grid)
نقش SCADA در اتوماسیون پست های برق
سیستم SCADA (Supervisory Control And Data Acquisition) قلب تپنده اتوماسیون پستهای برق محسوب میشود.
وظایف اصلی SCADA
- جمعآوری دادهها از تجهیزات میدانی
- مانیتورینگ لحظهای وضعیت پست
- ارسال فرمانهای کنترلی
- ثبت آلارمها و رخدادها
- تحلیل دادههای عملیاتی
در بسیاری از پروژهها، پیادهسازی صحیح SCADA تفاوت بین یک پست سنتی و یک پست هوشمند را رقم میزند.
RTU؛ واسط حیاتی بین میدان و مرکز کنترل
RTU (Remote Terminal Unit) یکی از اصلیترین تجهیزات در اتوماسیون پستهای برق است که دادههای آنالوگ و دیجیتال را از تجهیزات دریافت و به سیستم SCADA منتقل میکند.
ویژگیهای کلیدی RTU
- ارتباط پایدار در فواصل طولانی
- مصرف انرژی پایین
- پشتیبانی از پروتکلهای صنعتی
- مناسب برای پستهای بدون اپراتور
در بسیاری از پستهای توزیع و فوق توزیع، RTU جایگزین سیستمهای قدیمی کنترلی شده است.
PLC در اتوماسیون پستهای برق
PLC (Programmable Logic Controller) بیشتر در بخشهای کنترلی و منطقی پستها کاربرد دارد.
تفاوت PLC و RTU
| ویژگی | PLC | RTU |
|---|---|---|
| تمرکز اصلی | کنترل منطقی | جمعآوری داده |
| زمان پاسخ | بسیار سریع | متوسط |
| محیط کاری | صنعتی | محیطهای دورافتاده |
| کاربرد | اینترلاک، کنترل محلی | ارتباط با SCADA |
در پروژههای پیشرفته، ترکیب PLC و RTU باعث افزایش انعطافپذیری سیستم میشود.
مشاهده محصولات شرکت شیلگان: طراحی، مشاوره، ساخت قطعات و قالب های صنعتی و بهینهسازی پروسه های عملیاتی
استاندارد IEC61850؛ انقلاب در اتوماسیون پست های برق
استاندارد IEC61850 یکی از مهمترین تحولات صنعت برق در دو دهه اخیر است.
مزایای IEC61850
- حذف سیمکشیهای پیچیده
- ارتباط مبتنی بر Ethernet
- تبادل داده با سرعت بسیار بالا (GOOSE)
- مدلسازی استاندارد تجهیزات
- افزایش قابلیت Interoperability
پیادهسازی IEC61850 باعث شده پستهای برق به سیستمهای دیجیتال واقعی تبدیل شوند.
نقش IEEE در توسعه اتوماسیون پستها
سازمان IEEE (Institute of Electrical and Electronics Engineers) نقش کلیدی در تدوین استانداردهای مهندسی برق، حفاظت، ارتباطات و اتوماسیون دارد.
استانداردهای IEEE:
- چارچوبهای طراحی شبکه
- استانداردهای حفاظتی
- راهنماهای تست و ارزیابی سیستمها
تقریباً تمام تجهیزات مدرن اتوماسیون پست برق مطابق با استانداردهای IEEE طراحی میشوند.
ECS در معماری اتوماسیون پست
ECS (Engineering & Control System) به لایه مهندسی، پیکربندی و کنترل متمرکز سیستمهای اتوماسیون اشاره دارد.
وظایف ECS
- طراحی منطق کنترلی
- تنظیم ارتباطات بین تجهیزات
- مدیریت دیتابیس سیستم
- هماهنگی بین PLC، RTU و SCADA
وجود یک ECS قوی، پایداری و توسعهپذیری سیستم اتوماسیون پست را تضمین میکند.

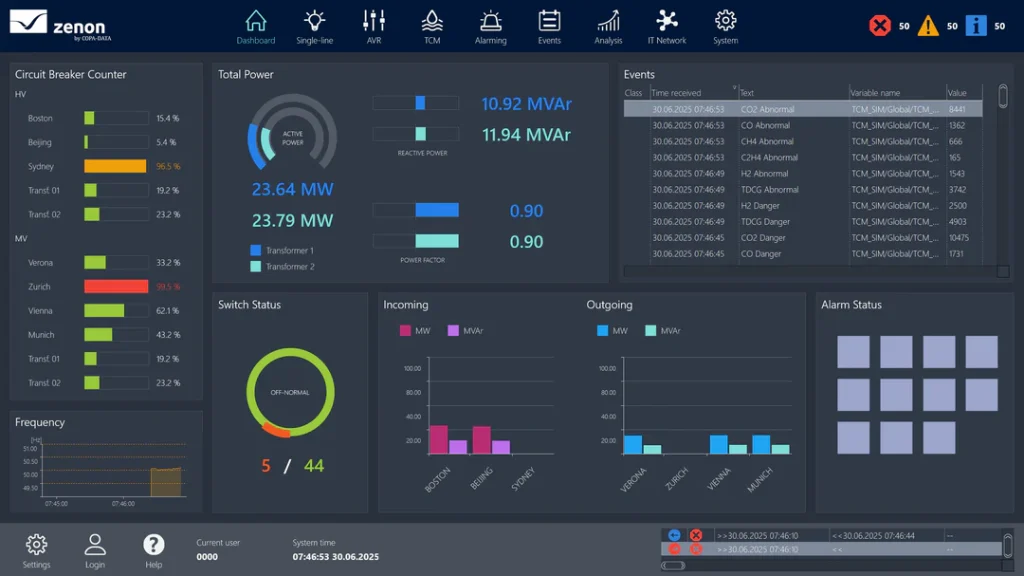

zenon؛ پلتفرم حرفهای SCADA و HMI
zenon یکی از قدرتمندترین نرمافزارهای SCADA/HMI در حوزه اتوماسیون صنعتی و پستهای برق است.
قابلیتهای zenon
- پشتیبانی کامل از IEC61850
- سازگاری با RTU و PLCهای مختلف
- امنیت سایبری بالا
- مقیاسپذیری برای پستهای کوچک تا شبکههای بزرگ
- رابط کاربری پیشرفته
به همین دلیل zenon در بسیاری از پروژههای اتوماسیون پستهای برق در سطح بینالمللی استفاده میشود.
امنیت سایبری در اتوماسیون پست های برق
با دیجیتالی شدن پستها، امنیت سایبری به یکی از چالشهای اصلی تبدیل شده است.
تهدیدات رایج
- حملات سایبری به SCADA
- دستکاری دادهها
- نفوذ به شبکههای IEC61850
راهکارها
- تفکیک شبکه (Network Segmentation)
- استفاده از فایروال صنعتی
- رمزنگاری ارتباطات
- رعایت استانداردهای IEEE و IEC
آینده اتوماسیون پستهای برق
اتوماسیون پستهای برق به سمت:
- پستهای دیجیتال (Digital Substation)
- هوش مصنوعی در تحلیل دادهها
- یکپارچگی با Smart Grid
- مانیتورینگ ابری و Edge Computing
حرکت میکند و نقش RTU، PLC، SCADA و استاندارد IEC61850 روزبهروز پررنگتر خواهد شد.
ECS میتواند به سیستمهای کنترل مانند ECS Process Control یا شرکتهایی مانند Energy Computer Systems اشاره کند که در SCADA و ADMS برای پستهای برق فعالیت دارند. در برخی پروژهها، ECS به عنوان پلتفرم مدیریت داده و کنترل استفاده میشود.
مزایای پیادهسازی اتوماسیون پست های برق
- کاهش هزینههای نگهداری تا ۳۰%
- افزایش قابلیت اطمینان شبکه
- پشتیبانی از انرژیهای تجدیدپذیر
- امنیت سایبری بهتر با استانداردهای IEEE
مشاهده مقاله توزیع برق در سایت ویکیپدیا
اتوماسیون پست های برق با بهرهگیری از SCADA، IEC61850، IEEE، نرمافزارهایی مانند zenon و تجهیزات RTU و PLC، آینده صنعت برق را شکل میدهد. پیادهسازی این سیستمها نه تنها بهرهوری را افزایش میدهد، بلکه به سمت شبکههای هوشمند (Smart Grid) حرکت میکند.
اتوماسیون پستهای برق دیگر یک انتخاب نیست، بلکه یک ضرورت است. ترکیب هوشمندانه فناوریهایی مانند RTU، PLC، SCADA، IEC61850، zenon، ECS و استانداردهای IEEE باعث افزایش پایداری، امنیت و بهرهوری شبکههای قدرت میشود.
اگر به دنبال طراحی یا ارتقای سیستمهای اتوماسیون پست برق هستید، درک عمیق این مفاهیم اولین و مهمترین گام است.
